MB|Xpansion PTFE Compensator 2 convolutions

Om een ​​perfecte installatie te garanderen, zijn onze compensatoren voorzien van 3 stelschroeven. Deze voorkomen dat de balg tijdens gebruik te ver wordt uitgerekt. Er zijn flenzen met of zonder stelschroeven verkrijgbaar.

Compensator MBXpansion 2 Conv

Specificaties

  • Flanges available in carbon steel, stainless steel and/or special steel

  • ANSI and DIN connection

  • PTFE virgin white and PTFE antistatic black

  • Flanges with 2 or without limiter-bolts are available

  • Up to DN65 flange with thread. From DN80 with drill holes (customized possible)

Datasheet

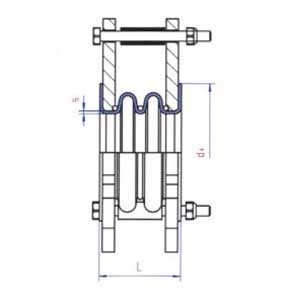

DN Install length L (mm) Extension Axial ± (mm) Shifting Lateral ± (mm) Deviation Angular +/- Reiceface Dia. (mm) Wallthickness s (mm) Wave’s
25 54 6 3 4 68 3,0 2
32 56 78 3,0 2
40 56 5 88 3,0 2
50 68 10 5 102 3,5 2
65 78 12 122 3,75 2
80 88 8 6 138 4,0 2
100 88 158 4,5 2
125 95 15 5 188 4,5 2
150 105 212 5,0 2
200 110 20 10 4 268 5,0 2
250 128 320 5,5 2
300 140 20 12 3 370 5,5 2
350 145 430 5,5 2
400 3 482 6,0 2
450 532 6,0 2
500 2 585 6,0 2
600 685 6,0 2
