MB|Xpansion PTFE Compensator 6 convolutions

Om een ​​perfecte installatie te garanderen, zijn onze compensatoren voorzien van 3 stelschroeven. Deze voorkomen dat de balg tijdens gebruik te ver wordt uitgerekt. Er zijn flenzen met of zonder stelschroeven verkrijgbaar.

Compensator MBXpansion 6 Conv
PTFE Compensator 6

Specificaties

  • Flanges available in carbon steel, stainless steel and/or special steel

  • ANSI and DIN connection

  • PTFE virgin white and PTFE antistatic black

  • Flanges with 2 or without limiter-bolts are available

  • Up to DN65 flange with thread. From DN80 with drill holes (customized possible)

Datasheet

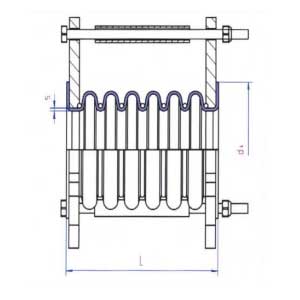

DN Install length L (mm) Extension Axial ± (mm) Shifting Lateral ± (mm) Deviation Angular +/- Reiceface Dia. (mm) Wallthickness s (mm) Wave’s
25 115 20 10 13 68 3,0 6
32 125 15 78 3,0 6
40 132 30 14 16 88 3,0 6
50 145 102 3,5 6
65 168 40 18 20 122 3,75 6
80 185 138 4,0 6
100 192 50 22 18 158 4,5 6
125 200 16 188 4,5 6
150 210 212 5,0 6
